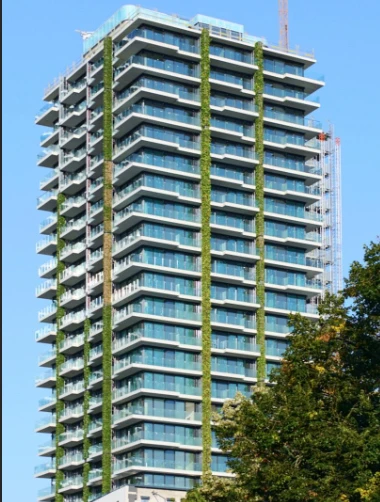

EDEN Tower Frankfurt یک برج مسکونی شاخص در شهر فرانکفورت آلمان است که بیشتر به خاطر نمای سبز و ایدهی زندگی شهری همراه با طبیعت شناخته میشود. این پروژه از نمونههای مهم معماری مسکونی با رویکرد biophilic design در اروپا به حساب میآید.
معرفی پروژه
- نام پروژه: EDEN Tower
- موقعیت: فرانکفورت، آلمان
- کاربری: مسکونی
- ویژگی شاخص: نمای سبز عمودی با بالکنها و فلاورباکسهای گیاهکاریشده
- رویکرد طراحی: تلفیق برجسازی شهری با کیفیت زیستی، منظر سبز و بهبود ریزاقلیم
این برج در منطقهای در حال توسعه در فرانکفورت قرار دارد و به عنوان بخشی از موج جدید ساختمانهای بلند مسکونی شهر شناخته میشود.
فضای سبز پروژه
ایده اصلی معماران دفتر Jahn و Magnus Kaminiarz & Cie این بود که پارک “Europagarten” که در نزدیکی پروژه قرار دارد را به صورت عمودی به ارتفاع ساختمان منتقل کنند. هدف این بود که ساکنان در ارتفاع ۱۰۰ متری همان حس نزدیکی به طبیعتی را داشته باشند که در یک خانه ویلایی با باغچه تجربه میکنند.
این پروژه بیشتر یک برج مسکونی با پوسته سبز مدیریتشده است، نه یک اکوسیستم جنگلی پیچیده باشد .
- دیوار سبز واقعی
- پوشش کامل نما
- ارتقای کیفیت زندگی ساکنان
- ایجاد هویت بصری متفاوت برای برج
- افزایش ارتباط واحدهای مسکونی با طبیعت
- بهبود شرایط اقلیمی نما و بالکنها
- ایجاد نمای سبز کنترلشده و قابل نگهداری
سبزینگی در امتداد نما
گیاهان در لبهی بالکنها و تراسها قرار میگیرند و باعث میشوند:
- نما در طول زمان زنده و پویا دیده شود
- فصلها در ظاهر ساختمان قابل مشاهده باشند
- ساکن حس حضور در یک محیط طبیعیتر داشته باشد
فضای سبز پروژه در سه سطح اصلی توزیع شده است:
- سطح زمین (Ground Level): طراحی یک فضای باز عمومی و نیمهخصوصی که ساختمان را به بافت سبز شهری متصل میکند.
- نمای عمودی (Vertical Facade): شاخصترین بخش پروژه است. بیش از ۲۰٪ از کل سطح نما با گیاهان پوشیده شده است. این پوشش سبز به صورت نوارهای عمودی بین بالکنها و روی دیوارههای نما حرکت میکند.
- تراسها و بالکنها: هر واحد مسکونی دارای بالکنهای عریضی است که لبه آنها به فلاورباکسهای یکپارچه مجهز شده تا ساکنان در لبه فضای زندگی خود همیشه گیاهان را لمس کنند.
انتخاب گیاهان (Plant Selection)
در این پروژه حدود ۲۰۰,۰۰۰ گیاه به کار رفته است. انتخاب گونهها با دقت بسیار بالا و بر اساس معیارهای زیر انجام شده است:
- مقاومت اقلیمی: گیاهان باید توانایی تحمل زمستانهای سرد فرانکفورت و تابستانهای گرم با تابش مستقیم را داشته باشند.
- پایداری در برابر باد: به دلیل ارتفاع برج، گیاهانی انتخاب شدهاند که ساقه و ساختار مقاومی در برابر بادهای شدید ارتفاعات دارند.
- تنوع گونهای: ترکیبی از گیاهان همیشهسبز (Evergreen) و گیاهان فصلی/گلدار استفاده شده تا نما در زمستان کاملاً لخت نشود و در بهار و تابستان دچار تغییر رنگ و پویایی شود.
- گونههای بومی: برای حمایت از تنوع زیستی محلی و جذب پرندگان و حشرات مفید شهری.
۴. ساختار سیستم کاشت (Vertical Garden System)
برخلاف بسیاری از برجها که فقط گلدان دارند، در EDEN Tower از سیستمهای پیشساخته برای نمای سبز استفاده شده است:
- سیستم پانلی/ماژولار: در بخشهایی از نما، گیاهان درون پانلهای عمودی قرار میگیرند که بستر کاشت سبکی دارند.
- فلاورباکسهای سازهای: لبه بالکنها از بتن یا متریال سبک ساخته شده و با لایههای ایزولاسیون، زهکشی و فیلتراسیون تجهیز شده است.
۵. عملکردهای زیستمحیطی و اقلیمی
فضای سبز این پروژه چندین نقش فنی ایفا میکند:
- عایق حرارتی: پوشش گیاهی مانند یک لایه محافظ عمل کرده و از تابش مستقیم خورشید به بدنه ساختمان در تابستان جلوگیری میکند (کاهش بار سرمایشی).
- عایق صوتی: گیاهان و بستر کاشت آنها بخشی از آلودگی صوتی ناشی از ترافیک شهری فرانکفورت را جذب میکنند.
- تولید اکسیژن و تصفیه هوا: جذب CO2 و ذرات معلق توسط هزاران گیاه در ارتفاع.
- اثر ریزاقلیم (Microclimate): از طریق تبخیر و تعرق (Evapotranspiration)، دمای اطراف بالکنها را ۱ تا ۳ درجه خنکتر از محیط اطراف نگه میدارد.
۶. تجربه بصری (Aesthetic Impact)
از دیدگاه شهری، این برج مانند یک “ستون سبز” در میان جنگل بتنی و شیشهای فرانکفورت دیده میشود. تضاد بین شیشههای مدرن و گیاهان زنده، به ساختمان هویتی “ارگانیک” بخشیده است
- ترکیبگیاهان کنترلشده
معمولاً در چنین پروژههایی از:
- درختچههای زینتی سبک
- گیاهان رونده
- گونههای مقاوم به باد
- گیاهان چندساله با نگهداری کم
استفاده میشود.
۳.۱. انتخاب و کاشت گیاهان
- گونههای مقاوم به سرما و باد ارتفاع: انتخاب از لیست توصیهشده معمار منظر
- چیدمان ترکیبی: همیشهسبز در عقب، فصلی یا گلدار در پیشنما
- ضریب تراکم:
- درختچه: هر ۸۰–۱۰۰ سانتیمتر یک پایه
- گیاهان پوششی: ۵–۷ پایه در هر متر طول
۳.۲. بستن گیاهان
- مهاربندی ملایم برای درختچهها: با استیک پلاستیکی/فلزی و ریسمان مقاوم
- پوشش مالچ سبک: برای حفظ رطوبت و کاهش رشد علف هرز
- نقشاقلیمی
پوشش گیاهی میتواند:
- بخشی از تابش مستقیم را بگیرد
- دمای بالکن را کاهش دهد
- حریم بصری ایجاد کند
- کیفیت هوای محلی را کمی بهبود دهد
جزییات اجرایی
ساختار بستر کاشت (فلاورباکسها)
۱.۱. متریال و ابعاد فلاورباکسها
- جنس : بتن سبک الیافی (یا فایبرگلاس تقویتشده)؛ نماکاری ضد خوردگی و نفوذ آب.
- ابعاد تیپ :
- عرض: ۴۰–۵۰ سانتیمتر
- ارتفاع: ۴۰–۶۰ سانتیمتر
- طول: متغیر، معمولاً به اندازه عرض بالکن یا مسیر نمای موردنظر
- یکپارچگی با بالکن: باکسها بخشی از سازه بالکن هستند یا به روش پیشساخته روی کنسول متصل میشوند.
۱.۲. لایهبندی بستر کاشت
به ترتیب از پایین به بالا:
- لایه عایق رطوبتی (Waterproofing Layer):
- ایزوگام مخصوص ریشه (Root Barrier Waterproof Membrane)
- لایه محافظ مکانیکی (Protection Mat):
- جلوگیری از آسیب به ایزوگام هنگام پرکردن خاک و زهکشی
- لایه زهکشی (Drainage Layer):
- ژئودرین یا Drainage Plate به ضخامت ۲۵–۳۰mm
- لایه فیلتر (Geotextile Filter):
- جلوگیری از ورود خاک به لایه زهکشی
- خاک سبک مخصوص فلاورباکس (Engineered Lightweight Substrate):
- مخلوطی از پومیس/پرلیت، مواد آلی، ماسه شسته، کود دانه آهستهرهش
۱.۳. جزئیات زهکشی
- زهکش اصلی:
- لوله سوراخدار ۳۲/۲۵mm در کف فلاورباکس
- خروجی به کفشوی بالکن یا رایزر زهکشی جداگانه
- شیر تخلیه اضطراری:
- نصب شیر فلکه کوچک برای تخلیه دستی در مواقع ضرورت
- سایز و شیب:
- شیب کف باکس به سمت محل لوله زهکشی (حداقل ۲٪)
- خروجی نما:
- با دهنه فلزی مقاوم به خوردگی/یخزدگی
نکات اجرایی برای نگهداری و سرویس
- دسترسی ایمن به تمام فلاورباکسها از داخل بالکنها، بدون نیاز به دسترسی بیرونی در اکثر نقاط
- نصبِ شیر تست و تخلیه برای خط آبیاری هر بالکن
- آموزش ساکنان + دفتر راهنما: توصیههای ساده برای کمک به سلامت گیاهان و هشدارها
- بازدید تخصصی دورهای: طبق برنامه (مثلاً فصلی)، توسط تیم فضای سبز
۵. کنترل ریسک و ملاحظات سازهای
- بار مرده اشباع فلاورباکس در طراحی بالکن لحاظ شود: ۷–۸ kN/m²
- پیشبینی عایق نشتی: خروجی ضدنشت/پانل محافظ کف و دیواره فلاورباکس
- نظارت مهندسی حین اجرا: به ویژه برای آببندی، زهکشها، و اتصال قاب به سازه اصلی
سیستم آبیاری
شبکه لولهکشی
- لوله اصلی رایزر:
- از موتورخانه یا تاسیسات مرکزی تا بالای برج؛ جنس PE فشار قوی یا PPR
- لوله افقی طبقه (Branch):
- انشعاب به هر بالکن/زون نما
- دریچه بازدید و والو دستی:
- انتهای هر خط افقی برای تست و هواگیری
۲.۲. سیستم اجرایی فلاورباکس
- لوله قطرهای ۱۶ میلیمتری دور تا دور فلاورباکس
- قطرهچکان با دبی کنترلشده (۲ یا ۴ لیتر/ساعت)
- قابلیت جداکردن هر زون برای نگهداری یا تعمیر
۲.۳. کنترل و پایش
- کنترلر مرکزی هوشمند
- شیرهای برقی زونبندی شده (برای هر نمای شمال، جنوب، شرقی، غربی)
- سنسور باران و رطوبت خاک (در فلاورباکسهای نمای حساس یا آزمایشی)
- بکآپ برق سیستم (UPS) برای جلوگیری از قطع آبیاری در قطعی برق
سیستم نگهداری
ساختار کلی سیستم نگهداری
مدیریت فضای سبز توسط یک شرکت تخصصی نگهداری لنداسکیپ انجام میشود و به سه سطح تقسیم میشود:
- نگهداری روزمره (Monitoring)
- نگهداری دورهای (Routine Maintenance)
- نگهداری تخصصی و فصلی (Professional Maintenance)
این ساختار باعث میشود گیاهان همیشه سالم باشند و مشکلاتی مثل خشک شدن، آفات یا خرابی سیستم آبیاری سریع شناسایی شوند.
۲. روش دسترسی برای نگهداری
در EDEN Tower طراحی به گونهای است که بیشتر گیاهان از داخل بالکنها قابل دسترسی هستند.
روشهای دسترسی شامل:
- دسترسی مستقیم از بالکنها برای آبیاری دستی احتمالی، هرس و بررسی سلامت گیاهان
- دسترسی تیم تخصصی از بیرون ساختمان (Rope Access) برای نقاطی که از داخل قابل دسترسی نیستند
- استفاده از تجهیزات ایمنی ارتفاع مانند سیستمهای مهار و طناب
این روش باعث میشود نیاز به داربست دائمی وجود نداشته باشد.
تحلیل و محاسبات
در طراحی فضای سبز برجهای مرتفع، سه بخش اصلی باید محاسبه شود:
- بار سازهای (Structural Load)
- نیاز آبی (Water Demand)
- حجم بستر کاشت و خاک (Planting Volume)
